X70管线钢氢脆：研究背景与安全意义
近日，著名的《自然》杂志于2月21日发表了一项由格拉茨技术大学和 HyCentA Research GmbH 的 Andreas Drexler、Sergio Pastore 和 Josef Domitner 共同完成的研究成果。
该研究通过高压气态充氢、热脱附分析 / 光谱（TDA/TDS）以及体扩散的数值建模 / 模拟等方法，深入探究了 X70 管线钢中氢的体扩散和饱和现象，为揭开 X70 管线钢氢脆之谜提供了关键线索。
氢气作为一种极具潜力的清洁能源，其在能源领域的应用日益受到关注。然而，在氢气的传输和储存过程中，安全问题不容忽视。氢气极易被钢铁吸收，进而导致钢铁构件发生氢脆现象，引发意想不到的开裂，对生命安全构成严重威胁。
对于像 X70 这样广泛应用于输气管道的管线钢来说，深入了解氢与材料之间的相互作用以及氢的传输机制，对于保障管道安全运行至关重要。
实验方法与氢陷阱表征

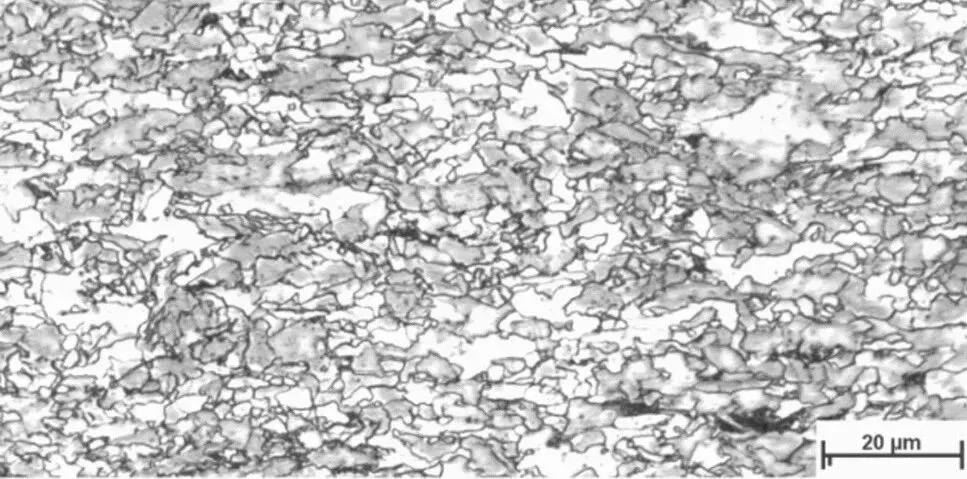

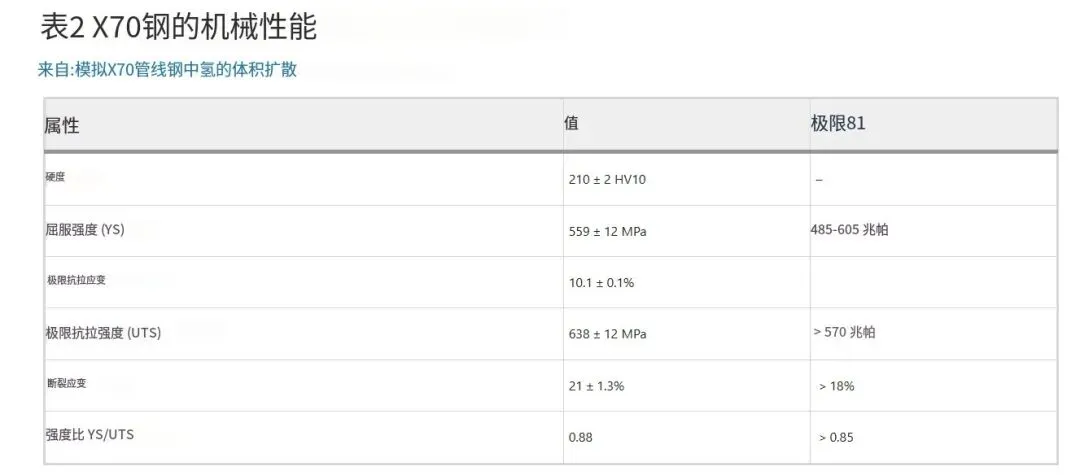

研究人员对 X70 钢进行了气态和电化学充氢实验，并利用热脱附分析（TDA）测量了氢浓度随充氢时间的变化，通过热扩散光谱（TDS）对材料内部的氢陷阱进行了表征。
基于这些丰富的实验数据，研究人员对体扩散模型进行了反向参数化。该模型基于晶格扩散以及晶格氢和捕获氢之间的局部平衡理论，充分考虑了氢与晶体缺陷的相互作用。
研究发现，晶体缺陷会增加氢的饱和度，但降低其长程扩散率。根据 McNabb 和 Foster 的理论，材料中的总氢浓度由晶格氢浓度和捕获氢浓度两部分组成。
晶格氢占据铁素体中的间隙晶格位置，而捕获氢则与晶体缺陷结合。在低温下，铁素体中的四面体间隙位置在能量上更有利于氢的占据，但随着温度升高，八面体间隙位置被占据的可能性增大。
同时，研究人员指出，钢中的微观结构缺陷可作为氢原子的捕获位点，捕获过程具有不同的结合能和捕获位点密度。根据结合能的大小，可将捕获位点分为深捕获位点和浅捕获位点。
深陷阱、扩散机制与饱和时间
深捕获位点（结合能大于 60kJ/mol）在室温下几乎是不可逆的，很少向间隙亚晶格释放氢原子。
在氢的体扩散方面，晶格氢在铁素体基体的间隙亚晶格中扩散，并在表面与环境进行交换。在室温以上，晶格扩散系数的温度依赖性符合 Arrhenius 函数；而在室温以下，氢扩散受量子力学影响，隧穿成为主要传输机制。
此外，研究人员还推导出了考虑捕获参数和其他相关参数的氢气饱和浓度方程，该方程表明，氢气达到饱和的时间因材料表面条件、微观结构中的捕获位点以及材料尺寸的不同而有所差异，短则数秒，长则数天。
模型价值与工程应用前景
该研究成果表明，所建立的体扩散模型能够统一模拟 X70 管线钢中氢的扩散、捕获和饱和过程，且无论氢的来源如何，该模型都具有较高的准确性。
这一模型为评估现有管线钢的临界氢分压以及通过优化化学成分提高未来材料的抗氢性能提供了有力的理论支持，对保障氢气在能源领域的安全应用具有重要意义。
对于材料科学家和工程师而言，这项对氢相互作用的全面分析结果至关重要，有助于他们规避氢气使用中的安全风险。后续进一步研究将不断完善模型，确定影响氢吸收和功效的更多因素，保障现有管道基础设施在向可持续能源转型过程中的适应性。
