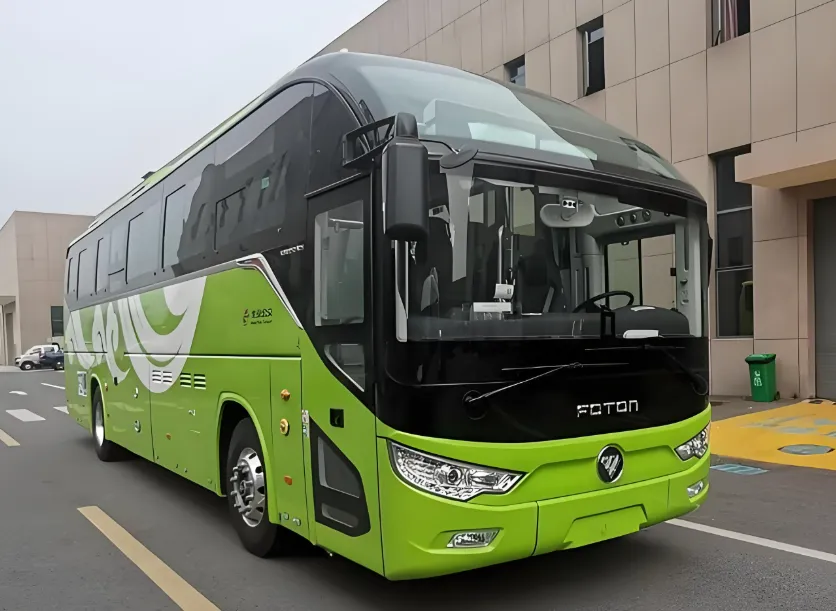

在环保出行的浪潮中，新能源汽车发展得如火如荼，燃料电池客车凭借其零排放的环保优势，成为众多出行方式中的 “潜力股”，备受人们关注。
然而，就像再优秀的运动员也有弱点一样，燃料电池客车在使用过程中遇到了一个棘手的问题。
燃料电池客车的 “成长烦恼”：热量难题
燃料电池发动机工作时，会像一个 “发热小怪兽”，产生大量热量。要是这些热量得不到妥善处理，麻烦可就大了！它不仅会让发动机功率降低，就像一个原本活力满满的人突然没了力气，还会造成能源的巨大浪费，实在是让人心疼。
而且，传统的单一电热式采暖系统能耗高得惊人，简直就是个 “电老虎”，严重影响了燃料电池客车的整体性能。那么，这个问题该怎么解决呢？别着急，专家们早就想出了办法。
神奇 “大脑” 登场：智能综合热管理控制策略
为了攻克这些难题，专家们研发出了智能综合热管理控制策略，这就好比给燃料电池客车安装了一个聪明的 “大脑”，让客车能更高效地利用能源，解决热量浪费和能耗高的问题。这个 “大脑” 到底是如何运作的呢？咱们接着往下看。
搭建 “能量桥梁”：总体设计巧构思
工程师们为客车打造了一套智能综合热管理系统，其中有个关键设备 —— 两通道完全隔离的铝制板翅式余热交换器，它堪称一座神奇的 “能量桥梁”。
这座 “桥” 一头连接着燃料电池热管理系统，另一头连着采暖系统。
通过水温传感器时刻紧盯燃料电池发动机的出水温度，一旦达到余热利用条件，热管理控制器就像接到冲锋命令的指挥官，迅速控制两通电磁阀打开，让两个系统的冷却液在余热交换器里欢快地 “交换能量”，余热就这样被充分利用起来啦。
稳固 “硬件骨架”：硬件架构细剖析

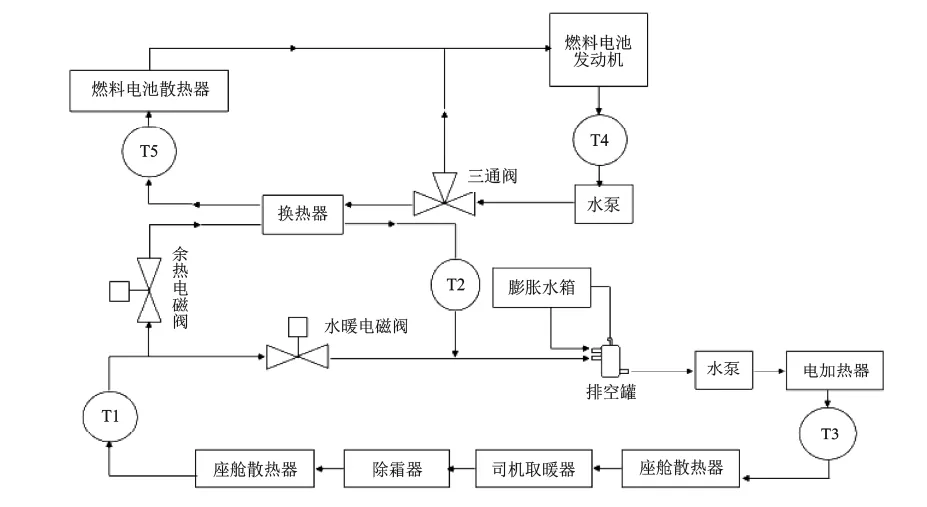

硬件架构是客车热管理的 “骨架”，主要由燃料电池发动机冷却支路和座舱水暖散热器支路构成。
在燃料电池发动机冷却支路中，水温传感器认真负责地监测电堆出水口水温和散热器入水口水温，热管理控制器则控制三通阀，实现小循环和大循环的切换。小循环在燃料电池启动时发挥着关键作用，能快速提升并维持电堆温度；大循环则肩负着冷却液余热交换和利用的重任。
在座舱水暖散热器支路，水温传感器时刻关注着暖风回水温度、余热交换器出水温度和电加热器出水温度。热管理控制器根据这些信息，通过控制二通电磁阀，灵活决定是采用电加热循环（燃料电池没余热时），还是余热利用循环（有余热时）。
精挑细选 “能量交换器”：余热交换器的诞生
余热交换器的设计可是大有学问。
工程师们依据燃料电池系统的工作特点和客车座舱的采暖需求，为余热交换器制定了详细的性能指标。在对比了不同行业的热交换器后，最终选定了化工行业常用的铝制板翅式热交换器。
为确保它能稳定高效地工作，工程师们运用传热和流体压降公式进行严谨计算，还借助 CFD 仿真分析来反复验证。事实证明，这个选择非常正确，它能够高效地进行热量交换。
便捷 “操作控制台”：综合热管理面板升级

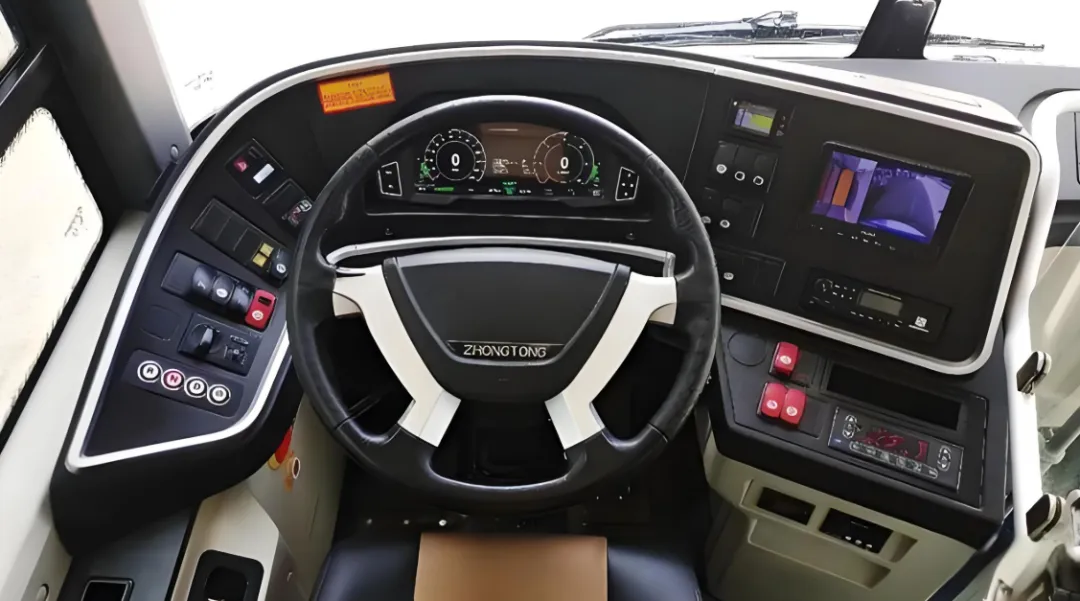

综合热管理面板就像是司机的专属 “操作控制台”，采用了乘用车风格的双旋钮设计，十分时尚便捷。它把空调、暖风和除霜的控制功能都集成在了一起，有了它，司机调节采暖系统温度变得易如反掌（可在 10 - 30℃之间，精确到 0.5℃调节），还能轻松调节 9 挡风速，操作方便又舒适。
核心 “智慧中枢”：综合热管理控制器解析
综合热管理控制器是整个系统的 “核心大脑”，掌控着暖风、电池热管理和空调系统。它利用大功率 PWM 输出驱动暖风机实现 9 挡风速，身上还有许多信号采集和输出接口，就像长出了无数 “触角”，能够收集各种信息。同时，它还设有多种保护功能，全力保障整个系统稳定运行。
灵活 “供暖大师”：四种供暖模式切换自如
在控制策略上，该系统采用闭环动态控制，仿佛给系统赋予了 “智慧”。
它会根据综合热管理面板的设置，实时监测车内温度、燃料电池水温、暖风系统水温，精准判断电堆的余热状态，然后灵活控制电加热器的加热功率、暖风机的转速、水暖电磁阀和余热电磁阀，实现四种供暖模式的无缝切换。
电热供暖模式：当车内温度低于目标温度，且燃料电池没有余热可用时，系统就会进入这个模式。此时，关断余热电磁阀，接通水暖电磁阀，电加热器和暖风机默契配合，根据车内温度和水温调节功率和风速。
车内还贴心地分成了几个温区，每个温区都能独立控制温度，确保车内温度均匀舒适。
余热接入模式：要是车内温度低，燃料电池有余热，但暖风系统水温还没达到利用余热的条件，系统就会进入余热接入模式。
这时，暖风机风速会降低甚至关闭，电加热器火力全开，快速提升暖风水温。等水温达到设定阀值，就控制余热电磁阀和水暖电磁阀动作，顺利接入余热。
余热 / 电热混合供暖模式：在余热利用阶段，如果燃料电池的余热不够用，系统就会启动这种模式。
此时，余热电磁阀打开，水暖电磁阀关闭，电加热器和暖风机根据余热量、水温和车内温度调节功率和风速，既能充分利用余热，又能保证燃料电池系统水温稳定。
余热供暖模式：当燃料电池的余热充足时，系统就进入了最理想的余热供暖模式。
这时，余热电磁阀打开，水暖电磁阀关闭，电加热器也 “下班休息” 了，暖风机只根据水温和车内温度调节风速，完全利用余热供暖，既节能又环保。
探秘燃料电池 “余热宝库”：余热特性大揭秘
不同型号的燃料电池在不同环境温度和工况下，产生的余热量差异很大。

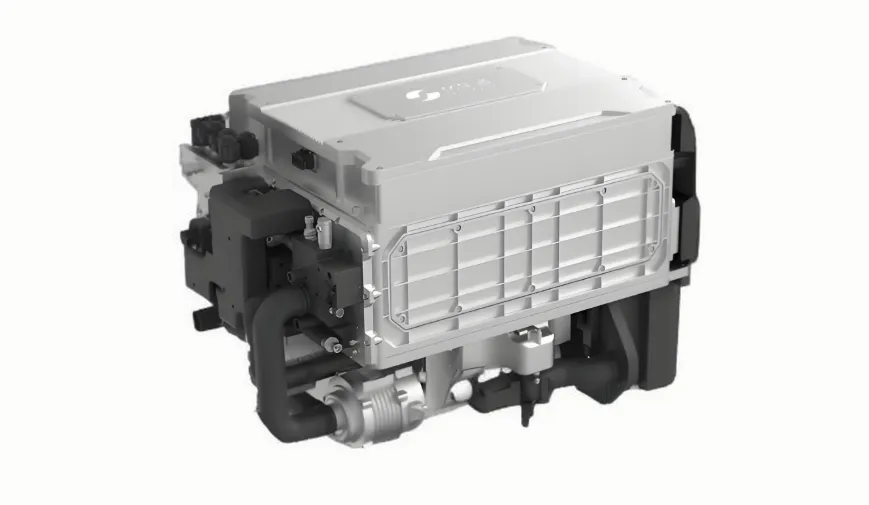

以亿华通 G120 燃料电池为例，在 - 10℃的环境下，工作电流不同，可用余热量也不同。电流 88A 时，余热量是 7.28kW；电流增大到 292A，余热量就达到 36.6kW 了。
再看亿华通 G80 燃料电池，为保证冷却系统反应迅速，风机一直低速运转。在 - 10℃环境下，输出功率从 40kW 提升到 60kW 时，发热功率从 42.18kW 增加到 73.1kW，可用余热量也从 2kW 飙升到 32kW。
这表明燃料电池发动机功率越大，余热供暖在整车采暖功率中所占的比例就越高。当燃料电池发动机稳定在 60kW 工作时，余热模式能持续稳定地为客舱供暖，电加热器都可以 “歇着” 了，余热供暖占比达到 100%。
经过测试，使用智能综合热管理系统的燃料电池客车，与用开关控制的电热水暖客车相比，整车百公里平均能耗降低了 22.72%，节能效果十分显著。
燃料电池客车智能热管理系统凭借巧妙的设计和智能的控制策略，成功将燃料电池发动机的余热变废为宝，不仅降低了能耗，还提升了乘车的舒适性。
随着技术的不断进步，相信未来燃料电池客车会在节能、环保、舒适等方面更上一层楼，为我们的绿色出行增添更多精彩。
本文部分内容引用自北京福田欧辉新能源汽车有限公司汪海涛所著的《基于燃料电池客车智能综合热管理控制系统集成与研究》，欢迎大家去看作者原著，探索更多专业知识。
